Администрирование сетей

Задание на 12 лабораторную работу:

Реализовать конфигурацию коммутатора, маршрутизаторов и серверов в соответствии с вариантами:

1. В коммутаторе выделяются 3 vlan. Во 2-м vlan - pc-208b-02 и маршрутизатор 1. В 3-м vlan - pc-208b-03 и маршрутизатор 2. В 1-м vlan - все остальное.
Сервера в работе не участвуют. Реализовать связь между pc-208b-02 и pc-208b-03 через маршрутизаторы.

2. В коммутаторе выделяются 3 vlan. Во 2-м vlan - pc-208b-02 и линукс-сервер, к которому подключен маршрутизатор 1. В 3-м vlan - pc-208b-03 и маршрутизатор 2. В 1-м vlan - все остальное.
Windows-сервер в работе не участвует. Реализовать связь между pc-208b-02 и pc-208b-03 через маршрутизаторы.

3. В коммутаторе выделяются 3 vlan. Во 2-м vlan - pc-208b-02 и windows-сервер, к которому подключен маршрутизатор 1. В 3-м vlan - pc-208b-03 и маршрутизатор 2. В 1-м vlan - все остальное.
linux-сервер в работе не участвует. Реализовать связь между pc-208b-02 и pc-208b-03 через маршрутизаторы.

4. В коммутаторе выделяются 3 vlan. Во 2-м vlan - pc-208b-02 и windows-сервер, к которому подключен маршрутизатор 1. В 3-м vlan - pc-208b-03 и и линукс-сервер, к которому подключен маршрутизатор 2. В 1-м vlan - все остальное.
 Реализовать связь между pc-208b-02 и pc-208b-03 через маршрутизаторы.

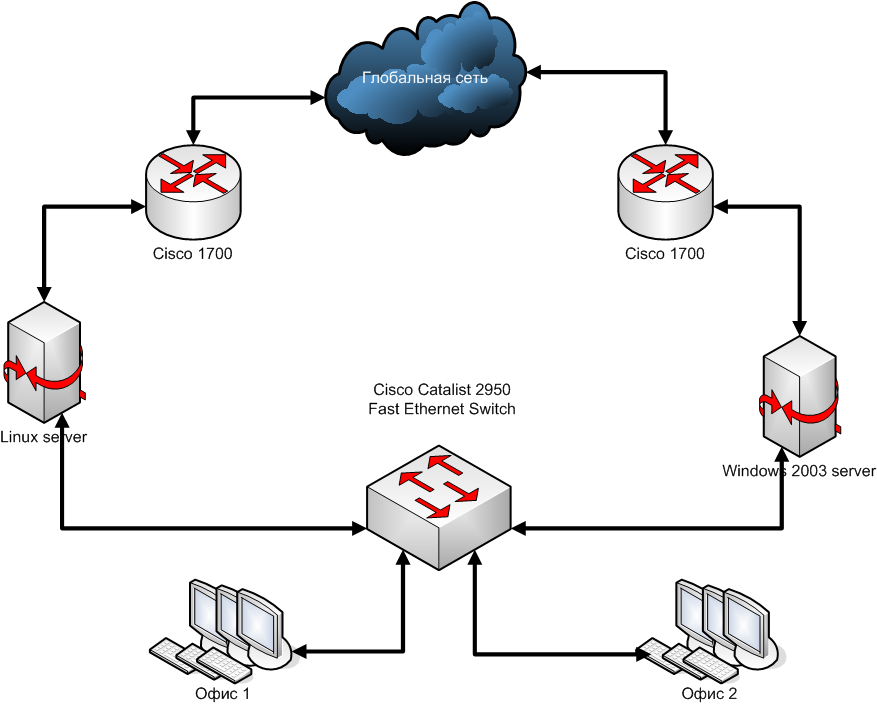

Тестовый стенд - в файлах на скачивание.
